一、介绍

     E320型无人机电器综合老化试验台以电子负载为加载器，通过控制电子负载，测试系统能进行CC恒电流、CV恒电压、CR恒电阻、CP恒功率控制，测试发电机控制器在加载状态下的输出电压、电流、功率等，本测试系统有电源系统、电机加载系统、电子负载、转速采集系统、以及相关控制柜与传感器组成。测试系统自动化程度高，性能稳定可靠。

        1  测试电源系统：采用可调交流调压器与变压器组合而成，输出电压可以在0-70V范围调整，输出功率最高达到5kW；用户根据需求手动调节运行工况点。

        2  电机加载系统：采用发电机控制器所对应的磁电机作为负载，通过调节电子负载对其加减荷，负荷范围可调，磁电机给予强制风冷，外加防护罩，防止联接轴脱落产生意外。

        3  电子负载：采用国产专业老化负载，保证长时间连续运转工作不出问题。

        4  系统安全保护措施有：超速、短路、过流、过热等故障保护及紧急停车功能。

        5  最大外形尺寸：长×宽×高mm   控制柜：1400×450×1200

        6  设备系统整体应适用于发电机控制器耐久性考核试验，DC/DC耐久性考核试验，电机性能耐久性考核试验，驱动器耐久性考核试验，满足下列国家试验标准：

         GB/T 24347-2009 《电动汽车DC∕DC变换器》；

GB/T 18488.1-2005  《电动汽车用电机及其控制器第一部分：技术条件》；

QC/T 1086-2017《电动汽车用增程器技术条件》；

二、 系统主要技术指标及参数精度

表1  技术指标

序号	测量参数	测量范围	测量精度	备注
1	发电机控制器	0-4.8KW	显示精度： 0.01KW	通过电压、电流计算而得
		0-150V	±0.5% fs
		0-100A	±0.5% fs
2	DC/DC	0-400W	显示精度： 0.1W	通过电压电流计算而得
		0-150V	示精度： 0.1V
		0-40A	示精度： 0.1A
3	转速	0-6000 r/min	±0.5%FS	反射式光电

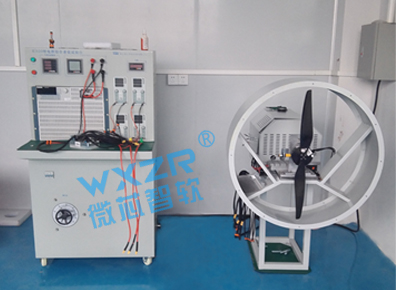

                             E320型  无人机电器综合老化试验台



                   E320型  无人机尾桨耐久试验台

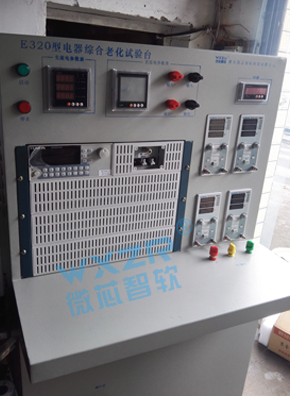

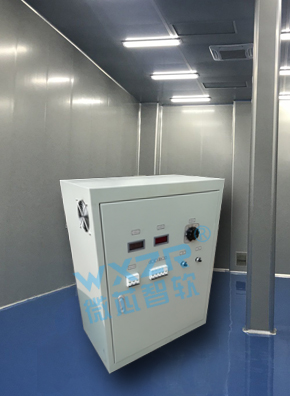

              E320型  无人机电器综合老化试验台界面                                         E320型   控电箱

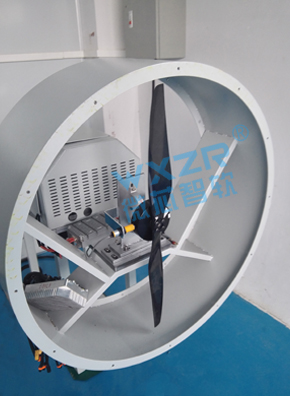

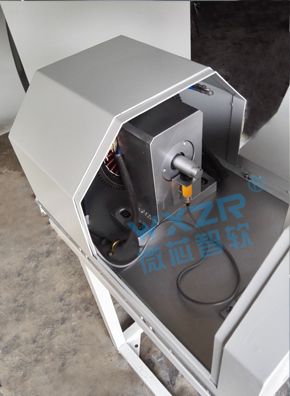

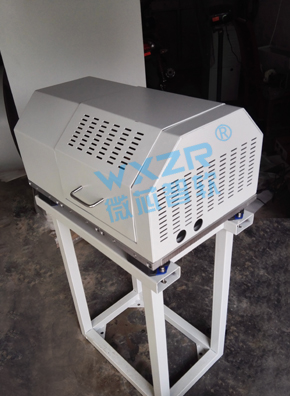

                   E320型  无刷电机耐久试验台                                    E320型  无刷电机耐久试验台内部结构
